理解 K8s CSI 存储插件机制 - Blog

CSI Spec中的RPC接口
In Tree CSI Plugin
关于通信方式
- 推荐的部署以及开发方式
开发CSI驱动
- Kubernetes CSI Sidecar 容器
在Kubernetes集群中部署CSI驱动
- Controller组件
- Node plugin

官方文档地址：https://kubernetes-csi.github.io/docs/。

设计文档：Container Storage Interface (CSI)

CSI Spec中的RPC接口

CSI接口分三部分Identity Service、Controller Service、Node Service。其中

Identidy Service: Node组件以及Controller组件都需要实现的接口。
Controller Service: Controller组件需要实现的接口。
Node Service: Node组件需要实现的接口。

在上面三类接口中，只有Identiry Service接口以及Node Service中的部分接口是required。Controller Service不是必须的。对这三类接口具体看下：

Identity Service

其proto定义如下，重点关注下GetPluginCapabilities接口，该接口说明插件提供的能力，一般有：

PluginCapability_Service_CONTROLLER_SERVICE: 表示实现了Controller Service的部分或全部接口。
PluginCapability_Service_VOLUME_ACCESSIBILITY_CONSTRAINTS：表示volume对节点拓扑有要求，如果提供了此种能力，csi external provisioner在provision PVC的时候，还需要检查节点的拓扑是否符合PVC的需求。
PluginCapability_VolumeExpansion_ONLINE：磁盘在线扩展。
PluginCapability_VolumeExpansion_OFFLINE：磁盘离线扩展。

service Identity {
  // 获取插件名字，版本
  rpc GetPluginInfo(GetPluginInfoRequest)
    returns (GetPluginInfoResponse) {}
  // 获取CSI插件提供的能力
  rpc GetPluginCapabilities(GetPluginCapabilitiesRequest)
    returns (GetPluginCapabilitiesResponse) {}
  // 用于liveness probe
  rpc Probe (ProbeRequest)
    returns (ProbeResponse) {}
}

Controller Service

Controller Service接口众多，我们只分析几个重要的。另外Controller Service的接口也都是可选的。

CreateVolume/DeleteVolume: 这两个是最重要的两个接口，从字面看也容易理解，主要是负责具体后端存储介质的创建以及回收，这个过程对应的是provision过程，也就是provision一个具体的底层设备。
ControllerPublishVolume/ControllerUnpublishVolume: 这两个就一时摸不着头脑了，这个其实是对应in-tree plugin的attach接口。简述一下工作流程：K8s的Attach-detach controller在监听到PVC调度到某个节点之后（这个过程在provision之后），需要调用这个PVC对应的存储插件的Attach接口（如果这个插件实现了Attach接口），将存储设备Attach到具体某个节点上，以网盘为例，这个过程就是在节点上挂一块网盘。AD Controller调用Attach接口，其实调用的是Intree CSI Plugin的Attach方法，这个方法会创建一个VolumeAttachment CR，这个CR被CSI CSI external attacher这个sidecar容器监听到之后，就会调用ControllerPublishVolume方法，这个方法执行具体的attach逻辑。detach过程与之类似，还是有点绕。

其他接口都比较容易理解，这里不再叙述。

service Controller {
  rpc CreateVolume (CreateVolumeRequest)
    returns (CreateVolumeResponse) {}
  rpc DeleteVolume (DeleteVolumeRequest)
    returns (DeleteVolumeResponse) {}
  rpc ControllerPublishVolume (ControllerPublishVolumeRequest)
    returns (ControllerPublishVolumeResponse) {}
  rpc ControllerUnpublishVolume (ControllerUnpublishVolumeRequest)
    returns (ControllerUnpublishVolumeResponse) {}
  rpc ValidateVolumeCapabilities (ValidateVolumeCapabilitiesRequest)
    returns (ValidateVolumeCapabilitiesResponse) {}
  rpc ListVolumes (ListVolumesRequest)
    returns (ListVolumesResponse) {}
  rpc GetCapacity (GetCapacityRequest)
    returns (GetCapacityResponse) {}
  rpc ControllerGetCapabilities (ControllerGetCapabilitiesRequest)
    returns (ControllerGetCapabilitiesResponse) {}
  rpc CreateSnapshot (CreateSnapshotRequest)
    returns (CreateSnapshotResponse) {}
  rpc DeleteSnapshot (DeleteSnapshotRequest)
    returns (DeleteSnapshotResponse) {}
  rpc ListSnapshots (ListSnapshotsRequest)
    returns (ListSnapshotsResponse) {}
  rpc ControllerExpandVolume (ControllerExpandVolumeRequest)
    returns (ControllerExpandVolumeResponse) {}
  rpc ControllerGetVolume (ControllerGetVolumeRequest)
    returns (ControllerGetVolumeResponse) {
        option (alpha_method) = true;
    }
}

Node Service

Node Service包含必须实现的接口，其实也就是NodePublishVolume以及NodeUnpublishVolume，

NodeStageVolume/NodeUnstageVolume：这个接口是将存储设备挂载到global mountpath的，global mountpath的路径我记得是/var/lib/kubelet/plugins/volume，我记得是这个，用到的时候再去翻一下。这个是可选的，global mountpath一般是一个volume供多个pod消费的时候采用，这个路径跟具体某个pod是没有关系的。一般情况下，我们直接将磁盘的路径挂载到/var/lib/kubelet/pods/路径下，这个是跟global path相对的，跟具体某个pod相关的挂载路径。
NodePublishVolume/NodeUnpublishVolume：这个是将global path挂载到pod目录下面（这样的话得使用bind mount），或者直接将磁盘路径挂载到pod目录下面，这个是必须要实现的。
NodeGetCapabilities：这个也是必须要实现的接口，有三个可配置项，NodeServiceCapability_RPC_STAGE_UNSTAGE_VOLUME：是否实现NodeStageVolume接口，NodeServiceCapability_RPC_GET_VOLUME_STATS是否实现NodeGetVolumeStats接口，NodeServiceCapability_RPC_EXPAND_VOLUME是否支持底层存储设备扩展。

service Node {
  rpc NodeStageVolume (NodeStageVolumeRequest)
    returns (NodeStageVolumeResponse) {}
  rpc NodeUnstageVolume (NodeUnstageVolumeRequest)
    returns (NodeUnstageVolumeResponse) {}
  rpc NodePublishVolume (NodePublishVolumeRequest)
    returns (NodePublishVolumeResponse) {}
  rpc NodeUnpublishVolume (NodeUnpublishVolumeRequest)
    returns (NodeUnpublishVolumeResponse) {}
  rpc NodeGetVolumeStats (NodeGetVolumeStatsRequest)
    returns (NodeGetVolumeStatsResponse) {}
  rpc NodeExpandVolume(NodeExpandVolumeRequest)
    returns (NodeExpandVolumeResponse) {}
  rpc NodeGetCapabilities (NodeGetCapabilitiesRequest)
    returns (NodeGetCapabilitiesResponse) {}
  rpc NodeGetInfo (NodeGetInfoRequest)
    returns (NodeGetInfoResponse) {}
}

In Tree CSI Plugin

这里稍微介绍一下In Tree CSI Plugin，其实controller manager里面的Attach-detach controller以及Kubelet只与这个In-tree的Plugin交互，这个Intree Plugin再通过创建CR资源VolumeAttachement与CSI controller交互，或者通过UDS与CSI Node组件交互。

其实现的接口跟其他Intree plugin实现的接口基本一致，比如：Attach:将磁盘添加到节点；MountDevice:将磁盘挂载到Global mountpath；Setup：将磁盘从global path挂载到具体某个pod路径下，或者直接挂载磁盘到pod目录下。这个插件没有实现Provisioner接口，这个是通过CSI external Provisioner来实现的，其通过调用CSI controller的CreateVolume接口实现存储设备创建。

关于通信方式

K8s与csi组件有两种通信方式，分下面两部分

Kubelet与CSI驱动通信
- Kubelet直接向CSI驱动发起调用（NodeStageVolume, NodePublishVolume等），调用是通过UDS(Unix Domain Socket)完成的，用来mount以及umount volume。
- Kubelet发现CSI驱动（以及用来与CSI驱动通信的UDS）的机制是通过kubelet plugin regisration mechanism机制完成的。
- 因此，所有的CSI驱动都需要在支持的节点上注册自己。
Master节点与CSI驱动的通信
- Master组件并不直接（使用UDS）跟CSI驱动通信。
- Master只与Kubernetes API互动，应该说的是通过K8s API与资源打交道。
- 因此，CSI驱动需要监听资源的变化（volume create, volume attach, volume snapshot等），通过事件处理来处理任务。

开发CSI驱动

第一步就是实现CSI specification中的gRPC接口。至少需要实现的接口是：

CSI Identity服务
- 让调用者（Kubernetes组件，以及sidecar容器）识别驱动，并且知道驱动提供了哪些功能。
CSI Node服务
- 只有NodePublishVolume，NodeUnpublishVolume，NodeGetCapabilities是required的。
- 调用者通过required方法让volume在某个路径上可用，就是挂载吧，并发现驱动还提供了哪些额外的功能。 Kubelet代码中的csi-plugin会调用Node service中的服务，来实现Volume的挂载等。

Kubernetes CSI Sidecar 容器

sidecar容器是社区维护的，为了方便开发，减少冗余代码，严格来说，这些sidecar容器都是可选的，但是推荐使用。社区提供的sidecar有：

external-provisioner
external-attacher
external-snapshotter
external-resizer
node-driver-registrar
cluster-driver-registrar (deprecated)
livenessprobe

这里我们只看external-provisioner，其git仓库为：https://github.com/kubernetes-csi/external-provisioner

external-provisioner的作用是动态provision volume，其调用的接口是CreateVolume以及DeleteVolume，这两个都是Controller Service中的接口，volume的provision是通过监听PVC来实现的。如果PVC引用了StorageClass，并且StorageClass中的Provisioner字段与CSI驱动GetPluginInfo返回的一致（属于Identity Service中的接口），那么可以调用这个驱动的接口来实现provision了。一旦volume成功provision，这个sidecar容器创建一个PV容器来代表这个volume。

能够实现自动provision的容器需要使用这个sidecar容器，并声明有CREATE_DELETE_VOLUMEcontroller capability.

在Kubernetes集群中部署CSI驱动

CSI驱动在集群中一般分两部分部署：一个Controller组件，以及部署在每个节点的pre-node组件。

Controller组件

控制器组件可以以Deployment或者Statefulset的形式部署在集群的任何一个节点中，它包含CSI driver中实现了CSI Controller服务的那部分，以及一个或者多个sidecar容器。这些Controller服务，一般与K8s资源交互，并调用CSI driver的Controller service。sidecar与CSI driver之间的通信是通过UDS进行的，因为sidecar需要与k8s资源交互（PV的创建等），所以需要设置RBAC权限。

Node plugin

Node组件需要以DaemonSet的形式部署在集群的各个节点中，Node组件需要实现CSI Node service以及需要包含一个node-driver-registrarsidecar容器。

Kubernetes Kubelet运行在每个节点上，负责调用CSI Node service接口，这些接口主要是mount以及unmount volume，使Pod能够使用这些volume，Kubelet与CSI driver的通信是靠UDS进行的，这个UDS必须以hostpath的形式挂到Node组件中，同时还有第二个uds，这个uds主要是用来实现node-driver-registrarsidecar与csi driver直接的通信。

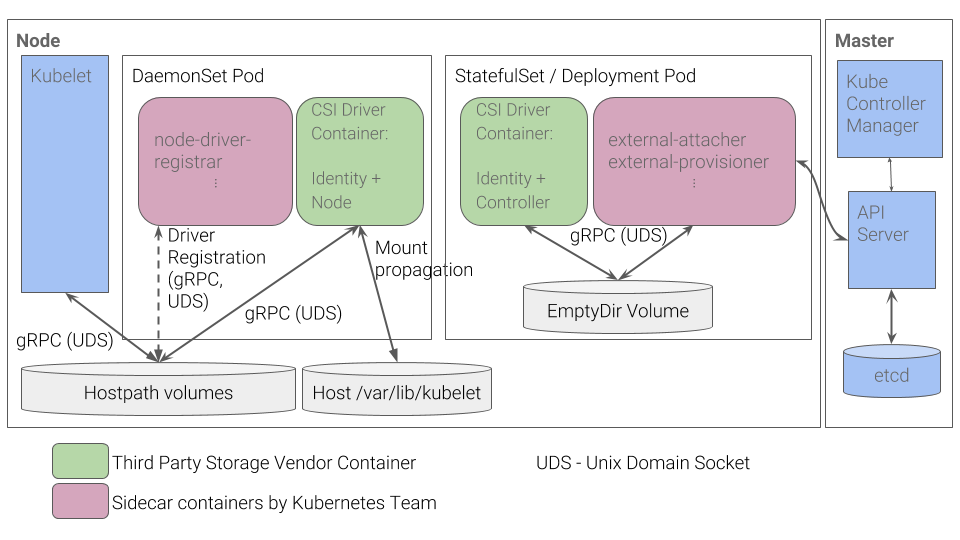

下图是官方的架构设计，来自https://github.com/kubernetes/community/blob/master/contributors/design-proposals/storage/container-storage-interface.md java-javascript

Driver Volume Mounts

Node plugin需要直接访问host的目录并挂载volume，CSI driver使用的挂载点必须设置为Bidirectional，这样container挂载目录时，Kubelet能看到。可以看下面的例子：

      containers:
      - name: my-csi-driver
        ...
        volumeMounts:
        - name: socket-dir
          mountPath: /csi
        - name: mountpoint-dir
          mountPath: /var/lib/kubelet/pods
          mountPropagation: "Bidirectional"
      - name: node-driver-registrar
        ...
        volumeMounts:
        - name: registration-dir
          mountPath: /registration
      volumes:
      # This volume is where the socket for kubelet->driver communication is done
      - name: socket-dir
        hostPath:
          path: /var/lib/kubelet/plugins/<driver-name>
          type: DirectoryOrCreate
      # This volume is where the driver mounts volumes
      - name: mountpoint-dir
        hostPath:
          path: /var/lib/kubelet/pods
          type: Directory
      # This volume is where the node-driver-registrar registers the plugin
      # with kubelet
      - name: registration-dir
        hostPath:
          path: /var/lib/kubelet/plugins_registry
          type: Directory

启用特权模式

使用CSI driver，Kubernetes集群必须开始特权容器，（apiserver以及kubelet的--allow-privileged选项必须设置为true）
